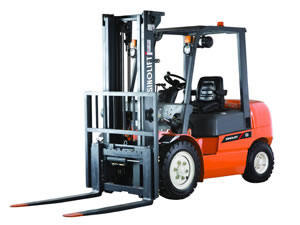

L سلسلة 2-3.5T الديزل رافعة شوكية
صمم جسم الجهاز مع ستريملاين قوس كبير ومزودة المفتوحة دواسة المضادة للانزلاق. تم تجهيز مرتبة عالية شفط الهواء مدخل وراء إطار الحماية رأس العمود المذكورة أعلاه لضمان المحرك يمتص الهواء النقي واطالة الحياة. غطاء المحرك لها وظائف من وامتصاص الصوت والانعزال الحراري.
يتم استخدام الخلفي مدمجة في رفع أسطوانات مزدوجة، وعرض بصريه كبيرة، عملية السلامة وكفاءة عالية.
محول الهيدروليكي التي تنتجها ادخال التكنولوجيا اليابانية، وكفاءة عالية، لا تسرب النفط، والعمل موثوق بها، البنية المدمجة انتقال الهيدروليكي، صمام التحول والعتاد، وصمام ، تتميز انطلاق نحو سلس، وسرعة التكيف ستبليس، وسرعة الاداء.
الكامل العتاد توجيه هيدرولية، اسطوانة عرضية، وتوجيه المحور دمجها هيئة واحدة، نظام التوجيه المعزز مرونة، والبنية المدمجة وإصلاح مريحة.
مقعد سائق قابل للتعديل، والحد من والتعب العملية إلى الحد الأقصى حد. الميل رفع عجلة قيادة والنوع الجديد وحة المتعددة الوظائف يمثل بالكامل الانسجام العالم بين صناعة والبشرية.
يتم استخدام أجزاء مانعة للتسرب المستوردة في الاسطوانة، وختم مخروط تستخدم في التجهيزات، ووحسن الأداء الختم، والخدمة الطويلة في الحياة؛ متعددة صمام عكس اتجاه التلقائي مع جهاز تأمين الميل، وبنية متطورة لتلبية الاحتياجات السلامة.
من القوى الكبرى وأجهزة اللاسلكي خالية من مع التكنولوجيا الاميركية، صغيرة الحجم، وحسن الأداء، وفترة تخزين طويلة؛ المقاولين العامة ترتيبها في الدائرة الكهربائية، وإطالة حياة التحول الرئيسية، وإزالة تماما التفريغ الذاتي.
المظهر الجميل، ورفع سريعة وسلس، والإنتاجية العالية عالية، وهو التحميل والتفريغ مثالية ماشين للمحطات والموانئ وأحواض السفن والمخازن والمستودعات ومطارات والمصانع غيرها التي تحتاج إلى ضوضاء منخفضة ودخان الصغيرة.
L سلسلة 2-3.5T الديزل رافعة شوكية | الصنع | العام | |||||||||
CPC(D)20-X2 | CPC(D)25-X2 | CPC(D)30-X2 | CPC(D)35-X2 | نموذج | |||||||
CPC(D)20-W1 | CPC(D)25-W1 | CPC(D)30-X3 | CPC(D)35-X3 | ||||||||
CPC(D)20-W3 | CPC(D)25-W3 | CPC(D)30-X4 | CPC(D)35-X4 | ||||||||
***** | ***** | CPC(D)30-Y2 | CPC(D)35-Y2 | ||||||||
***** | ***** | CPC(D)30-W2 | CPC(D)35-W2 | ||||||||
Diesel | Diesel | Diesel | Diesel | نوع الطاقة | |||||||
2000 | 2500 | 3000 | 3500 | kg | تصنيف قدرة | ||||||
500 | 500 | 500 | 500 | mm | المركز تحميل | ||||||
3000 | 3000 | 3000 | 3000 | mm | ارتفاع للرافعة | الأبعاد | |||||
140 | 140 | 145 | 145 | mm | ارتفاع للرافعة حرة E | ||||||
1070*120*40 | 1070*100*45 | 1070*125*45 | 1070*130*45 | mm | حجم الشوكة N × U× L | ||||||
6/12 | 6/12 | 6/12 | 6/12 | deg | الصاري زاوية ميل α / β | ||||||
482 | 482 | 501 | 501 | mm | التعليق الأمامي A2 | ||||||
2510 | 2580 | 2720 | 2720 | mm | الطول إلى مواجهة شوكة A1 | مقاييس عامة | |||||
1150 | 1150 | 1225 | 1225 | mm | العرض الإجمالي B1 | ||||||
1995 | 1995 | 2070 | 2070 | mm | ارتفاع سارية خفض H1 | ||||||
4037 | 4037 | 4272 | 4272 | mm | سارية موسعة ارتفاع H3 | ||||||
2060 | 2060 | 2090 | 2090 | mm | الحرس مقدار الحمل ارتفاع H2 | ||||||
2170 | 2240 | 2460 | 2460 | mm | نصف قطرها تحول R | ||||||
1920 | 2010 | 2110 | 2190 | mm | دقيقة. زاوية العرض الممر X | ||||||
17/19 | 17/19 | 17/19 | 17/19 | km/h | هيدروليكي | سرعة السير (أي الحمل / الحمل الكامل) | الأداء | ||||
8.5/9 | 8.5/9 | 8.8/9 | 8.8/9 | تحولا I | الميكانيكية | ||||||
18.5/19 | 18.5/19 | 18.5/20 | 18.5/20 | تحولا II | |||||||
450 | 450 | 400 | 360 | mm/sec | سرعة الرفع (الحمل الكامل) | ||||||
20 | 20 | 18 | 15 | % | كحد أقصى. قدرة الصعود | ||||||
3550 | 3880 | 4380 | 4750 | kg | الوزن النفس | ||||||
7.00-12-12PR | 7.00-12-12PR | 28*9-15-14PR | 28*9-15-14PR | الجبهة | الاطارات | العجلات والاطارات | |||||
6.00-9-10PR | 6.00-9-10PR | 6.50-10-10PR | 6.50-10-10PR | خلفي | |||||||
970 | 970 | 1000 | 1000 | mm | الجبهة B2 | قاعدة العجلة | |||||
970 | 970 | 970 | 970 | mm | خلفي B3 | ||||||
1600 | 1600 | 1700 | 1700 | MM | بقاعدة عجلات A3 | ||||||
85/105 | 85/105 | 110/135 | 110/135 | mm | سارية M | الخلوص الأرضي (الحمولة الكاملة / لا الحمولة) | |||||
100/105 | 100/105 | 130/135 | 130/135 | تأطير F | |||||||
X2 | X3 | X4 | W1 | W2 | W3 | Y3 | الاسم رمز محرك | المحرك | محرك الأقراص الوحدات | ||
XINCHAI 490BPG | XINCHAI 495BPG | XINCHAI 498BPG | ISUZU C240PKJ | ISUZU 4JG2 | ISUZU HJ493 | Yanmar 4TNE98 | الموديل | ||||
37/2650 | 42/ 2650 | 45/ 2500 | 34.5/ 2500 | 44.9/ 2450 | 39/ 2500 | 44.3/ 2300 | kw/rpm | تصنيف الانتاج | |||
148/1900 | 174/ 1800-2000 | 191/ 1600 | 139/ 1800 | 186.3/ 1600-1800 | 165/ 1800 | 206/ 1700 | N.m/ rpm | تصنيف عزم الدوران | |||
4 | 4 | 4 | 4 | 4 | 4 | 4 | رقم الاسطوانة | ||||
90*100 | 95*105 | 98*105 | 86*102 | 95.4*107 | 92*93 | 98x110 | mm | تتحمل × السكتة الدماغية | |||
2.54 | 2.98 | 3.168 | 2.369 | 3.059 | 2.771 | cc | الإزاحة |
على نطاق واسع ومريحة وسلامة
بيئة العملية واسعة مع أشخاص مقعد، والحد من والتعب مشغل المنحى.
قابل للتعديل عجلة قيادة والنوع الجديد الصك متعددة الوظائف.
أضيف المزدوج رفع أسطوانات يجلب رؤية جبهة عريضة ووارتفاع كفاءة العمل.
جميل
انسيابي وتصميم الجسم، ويجلب مظهر لطيف؛ وعدم الانزلاق الدواسة الجانبين، ويجلب عملية ملائمة.
الذكية
أفقي سوينغ أسطوانات والمحور سوينغ مع امتصاص الصدمات يجلب البنية المدمجة والذكية.
مناسب
امامي وخلفي وغطاء المحرك المفتوحة، يجلب محرك بارد وهادئ؛ أجزاء رئيسية كلها في مكان على الحل، يجلب شوكية حافظت سهلة.
نظيفة
مرشح الهواء المزدوجة هو أمر اختياري وفقا إلى شرط العملاء.
تنفيس الجوي في الجزء العلوي من جهاز، وضمان إمدادات الهواء النقي واستخدام الطويلة حياة من الجهاز.
